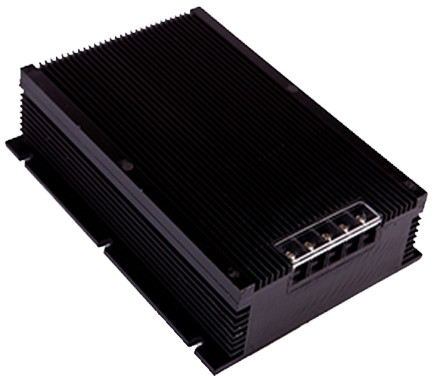

铁路机车专用电源500W-6000W

电源类型：便装式模块电源
规格型号：ZXD1000S-48S48
电源尺寸：可选择
输入电压：DC12V（9-18V)24V(18-36V)48V(36-72V)110V(66-170V)300V(200-400V)
输出电压：DC12V/15V/24V/28V/48V/110V/220V
输出功率：500-6000W

产品详细

产品特点
■宽输入电压范围，多路输出
■典型转换效率92%
■300Hz工作频率
■内置输入滤波器
■尺寸:可选

典型应用
■地面通讯、远洋通讯、军用车载
■铁路机车、程控交换
■工业控制、数字电路、便携设备

输入特性	条件	最小	典型	最大	单位	备注
输入电压范围	标称12V	9		18	Vdc
	标称24V	18		36
	标称48V	36		72
	标称110V	80		180
	标称220V	180		380
输入频率		200		300	Hz

输出特性	条件		最小	典型	最大	单位	备注
输出电压精度	Vo1				±1.0%	Vonom
源效应	满载，输入低端～高端 Vo1				±0.3%	Vonom	满载
负载效应	标称输入电压，20%～100%标称负载				±0.5%	Vonom
负载瞬态响应	25%负载阶跃过冲幅度				±4.0%	Vonom
负载瞬态响应	过冲恢复时间				200	μS
启动时间	输入低端～高端				100	ms
输出纹波与噪声	20MHz BW,满载，标称输入电压	Vo≤5V			75	mV	同轴电缆测试法峰峰值
		Vo≥24V			200
		其它			120
输出短路保护	恒流型，自恢复
温度系数	满载，标称输入电压				±0.02%	/℃

一般特性	条件		最小	典型	最大	单位	备注
隔离电压	输入、输出之间		1000			Vac
	输入与壳之间		1000
	输出与壳之间		1000
隔离电阻	输入、输出之间		1000		200	MΩ
MTBF	MIL-HDBK-217(25℃)				600000	h
工作壳温	自由空气对流,不降额	工业级	-25		85	℃	满载
		军品级	-40		95	℃
		航天级	-55		125	℃
工作环境温度	自由空气对流,不降额	工业级	-25		55	℃	满载
		军品级	-40		65	℃
		航天级	-55		85	℃
存储温度		工业级	-40		105	℃
		军品级	-50		125	℃
		航天级	-60		125	℃
管脚焊接温度	每个管脚焊接时间小于10S			300		℃

标称输入电压（Vdc）		输入电压范围（Vdc）	标称输出电压（Vdc）	标称输出电流(A)	输出功率（W）	外型尺寸（mm）
单路	12 24 48 110 220	9～18 18～36 36～72 80～180 180～380	5	75	375	260×138×90
			12	50	600	260×180×60
			24	50	1200	300×200×80
			48	25	1200	300×200×80
			110	10	1100	300×200×80
			5	200	1000	300×200×80
			12	100	1200	300×200×80
			24	120	2880	420×260×180
			28	100	2800	420×260×180
			12	200	2400	400×240×180
			24	200	4800	480×330×180
			48	100	4800	480×330×180
双路	12 24 48 110 220	9～18 18～36 36～72 80～180 180～380	5/5	50/50	500	260×180×60
			12/12	25/25	600	260×180×60
			12/24	50/25	1200	300×200×80
			48/48	12/12	1150	300×200×80
			12/5	50/120	1200	300×200×80
			24/24	100/100	4800	480×330×180
