AC-DC电源模块6W

产品特点：
 高效率、高可靠性、小体积
 可选单、双、叁路输出及共地、隔离方式
 可选交、直流输入方式
 高绝缘塑料封装
 宽电压输入范围
 外形尺寸：39×25×22mm
 此产品系列具有全球通用输入电压范围、交直流两用、高可靠性、高效率、低功耗、安全 隔离、抗干扰能力强等特点，尤其在电磁兼容方面表现优越，浪涌完全按照 IEC61000 标 准达到 LEVEL 4，完全符合电力行业产品设计要求，低纹波噪声，高功率密度，输出短 路、过流等多重保护功能。该产品适用于： a) 输入电源的电压变化范围 85-265VAC； b) 输入输出之间要求隔离电压≤2500VAC； c) 对输出电压稳定度和输出纹波噪声要求较高；
 在通信、电力、铁路、工业控制、新能源等行业广泛应用。


@电参数测试环境：所有参数均在标称输入电压，标称负载、环境温度25℃下测得，特殊除外

产品命名方式：

产品型号列表：

产品型号

输入电压范（AC）

输出电压(VO)/输出电流(IO)

纹波噪声

效率(%)

85-265V(AC) 120-375V(DC)

Vo1

Io1

Vo2

Io2

Vo3

Io3

DAS06W-05-N

05V

1.2A

≤%1

80

DAS06W-12-N

12V

0.5A

≤%1

80

DAS06W-15-N

15V

0.4A

≤%1

80

DAS06W-24-N

24V

0.25A

≤%1

80

ZAS06W-48-N

48V

0.13A

≤%1

80

ZAS06W-09-N

09V

0.66A

≤%1

80

ZAS06W-3.3-N

3.3V

1.8A

≤%1

80

注：以上型号未尽，有更多参数可选，详情咨询我公司。

输入特性

最低端（Vac）

标称输入电压(Vac)

最高端（Vac）

输入电压

85VAC

220VAC

265VAC

输入频率范围

47Hz-440Hz

输出特性

输出电压精度

Vo1±1%，Vo2±3%，Vo3±3%

纹波噪声

＜1%Vp-p(20MHz示波器光探头测试)

负载效应

±0.5%（10%-100%）

温度系数

±0.03%/℃

输出保护

短路保护（长期、自恢复）、过温保护、过流保护、过压保护

一般特性

工作环境温度

-25~+60℃(工业级)  -40~+70℃(军工级)  -55~+85℃(航天级)

储存温度

-45~+105℃(工业级) -55~+105℃(军工级)  -60~+125℃(航天级)

储存湿度

5%~95%RH

隔离电阻

>100MΩ

隔离耐压

输入-输出2500VAC   输入-外壳2500VAC   输出-外壳500VAC

工作频率

60KHz/100KHz

安装方式

焊接式

外壳材料

低辐射塑料或紫铜外壳

冷却方式

自然空冷

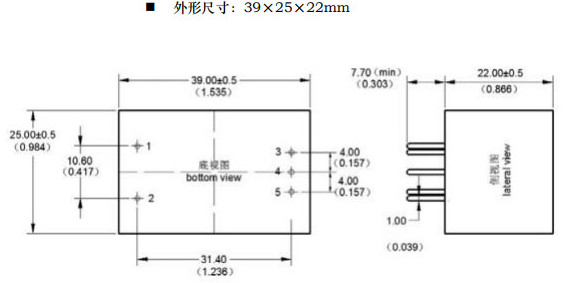

安装尺寸及管脚定义：
