AC-DC电源模块100-200W
电源类型：便装式电源模块
规格型号：ZXA100K-220S24

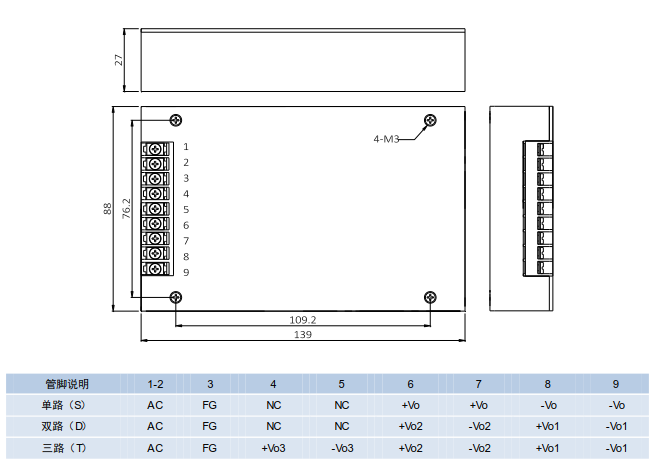

电源尺寸：139mmx88mmx27mm
输入电压：164V-265VAC或200V-375VDC
输出电压：05V，12V，15V，19V, 28V,24V,48V,110V
输出功率：100-200W
产品详细
产品特点
■宽输入电压范围，单、双、叁路输出
■典型转换效率87%
■200KHz工作频率
■内置输入滤波器
■尺寸:139*88*27（mm）
典型应用
■数字电路、军工兵器
■工业控制、交通运输
■电力装置、无线通讯
■测量系统、舰船系统、科研实验等
| 输入特性 | 条件 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 输入电压范围 | 标称220V | 165 | 220 | 265 | Vac | |
| 宽输入范围 | 90 | 220 | 265 | |||
| 输入频率 | 47 | 50 | 60 | Hz |
| 输出特性 | 条件 | 最小 | 典型 | 最大 | 单位 | 备注 | |
| 输出电压精度 | Vo1 | ±0.5% | ±1.0% | Vonom | |||
| Vo2，Vo3 | ±2.0% | ±3.0% | |||||
| 源效应 | 满载，输入低端～高端 | Vo1 | ±0.2% | Vonom | 满载 | ||
| Vo2，Vo3 | ±2.0% | ||||||
| 负载效应 | 标称输入电压，20%～100%标称负载 | Vo1 | ±0.5% | ±1.0% | Vonom | ||
| Vo2，Vo3 | ±3.0% | ±5.0% | |||||
| 负载瞬态响应 | 25%负载阶跃 过冲幅度 | ±4.0% | Vonom | ||||
| 过冲恢复时间 | 200 | μS | |||||
| 启动时间 | 输入低端～高端 | 10 | Ms | ||||
| 输出纹波与噪声 | 20MHz BW,满载 ，标称输入电压 | Vo≤5V | 75 | mV | 同轴电缆测试法 峰峰值 | ||
| Vo≥24V | 200 | ||||||
| 其它 | 120 | ||||||
| 输出短路保护 | 截止型，自恢复 | ||||||
| 温度系数 | 满载，标称输入电压 | ±0.02% | /℃ | ||||
| 一般特性 | 条件 | 最小 | 典型 | 最大 | 单位 | 备注 | |
| 隔离电压 | 输入、输出之间 | 1500 | Vac | ||||
| 输入与壳之间 | 1500 | ||||||
| 输出与壳之间 | 500 | ||||||
| 隔离电阻 | 输入、输出及外壳之间 | 200 | MΩ | ||||
| MTBF | MIL-HDBK-217(25℃) | 600000 | h | ||||
| 工作壳温 | 自由空气对流,不降额 | 工业级 | -25 | 85 | ℃ | 满载 | |
| 军品级 | -40 | 95 | ℃ | ||||
| 航天级 | -55 | 105 | ℃ | ||||
| 工作环境温度 | 自由空气对流,不降额 | 工业级 | -25 | 55 | ℃ | 满载 | |
| 军品级 | -40 | 70 | ℃ | ||||
| 航天级 | -55 | 85 | ℃ | ||||
| 存储温度 | 工业级 | -40 | 105 | ℃ | |||
| 军品级 | -50 | 125 | ℃ | ||||
| 航天级 | -60 | 125 | ℃ | ||||
| 管脚焊接温度 | 每个管脚焊接时间小于10S | 300 | ℃ | ||||
| 产品型号 | 输入电压范围(Vac) | 输入电压范(Vdc) | 标称输出电(Vdc) | 标称输出电流(A) | 输出功（W） | 效率(%) |
| ZXA100K-220S3.3 | 165～265 | 220～375 | 3.3 | 30.3 | 100 | 80 |
| ZXA100K-220S12 | 12 | 8.33 | 100 | 86 | ||
| ZXA100K-220S15 | 15 | 6.67 | 100 | 85 | ||
| ZXA100K-220S18 | 18 | 5.56 | 100 | 86 | ||
| ZXA100K-220S24 | 24 | 4.17 | 100 | 86 | ||
| ZXA150K-220S24 | 24 | 6.25 | 150 | 86 | ||
| ZXA150K-220S48 | 48 | 3.13 | 150 | 87 | ||
| ZXA150K-220S05 | 5 | 30 | 150 | 83 | ||
| ZXA150K-220S12 | 12 | 12 | 150 | 86 | ||
| ZXA200K-220S12 | 12 | 16.67 | 200 | 86 | ||
| ZXA200K-220S15 | 15 | 13.33 | 200 | 86 | ||
| ZXA200K-220S18 | 18 | 11.11 | 200 | 85 | ||
| ZXA200K-220S24 | 24 | 8.33 | 200 | 86 | ||
| ZXA100K-220D0505/1010 | 5/5 | 10/10 | 100 | 83 | ||
| ZXA100K-220D0512/1004 | 05/12 | 10/04 | 100 | 83 | ||
| ZXA100K-220D0524/0802 | 05/24 | 08/02 | 100 | 82 | ||
| ZXA100K-220D1212/0404 | 12/12 | 04/04 | 100 | 84 | ||
| ZXA100K-220D1224/0402 | 12/24 | 04/02 | 100 | 85 | ||
| ZXA100K-220D2424/0202 | 24/24 | 02/02 | 100 | 86 | ||
| ZXA100K-220D4824/0102 | 48/24 | 01/02 | 100 | 86 | ||
| ZXA50K-220T051212 | 05/12/12 | 05/01/01 | 50 | 79 | ||
| ZXA75K-220T122424 | 12/24/24 | 02/01/01 | 75 | 82 | ||
| ZXA75K-220T120505 | 12/05/05 | 02/05/05 | 75 | 80 |
(仅列出典型型号，其它型号，请确定功率、输入电压及输出电压，致电我公司。).png)
