AC-DC电源模块300W
电源类型：便装式电源模块
规格型号：ZXA300L-220S18

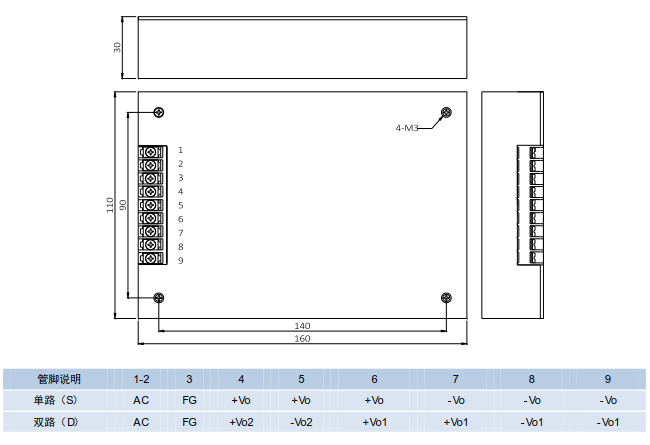

电源尺寸：160mmX110mmX30mm
输入电压：165-264VAC或200-375VDC
输出电压：12V，19V ,24V，28V，36V，48V，110V,220V
输出功率：300W
产品详细
产品特点
■宽输入电压范围，单、双路，三路输出
■典型转换效率84%
■200KHz工作频率
■内置输入滤波器
■尺寸:160*110*30（mm）
典型应用
■数字电路、军工兵器
■工业控制、交通运输
■电力装置、无线通讯
■测量系统、舰船系统、科研实验等
| 输入特性 | 条件 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 输入电压范围 | 标称220V | 165 | 220 | 265 | Vac | |
| 宽范围输入 | 90 | 220 | 265 | |||
| 输入频率 | 47 | 50 | 60 | Hz |
| 输出特性 | 条件 | 最小 | 典型 | 最大 | 单位 | 备注 | |
| 输出电压精度 | Vo1,Vo2 | ±0.5% | ±1.0% | Vonom | |||
| 源效应 | 满载，输入低端～高端 Vo1,Vo2 | ±0.5% | Vonom | 满载 | |||
| 负载效应 | 标称输入电压，20%～100%标称负载 | Vo1 | ±0.3% | Vonom | |||
| Vo2 | ±0.3% | ||||||
| 负载瞬态响应 | 25%负载阶跃 过冲幅度 | ±4.0% | Vonom | ||||
| 过冲恢复时间 | 200 | μS | |||||
| 启动时间 | 输入低端～高端 | 10 | Ms | ||||
| 输出纹波与噪声 | 20MHz BW,满载 ，标称输入电压 | Vo≤5V | 75 | mV | 同轴电缆测试法 峰峰值 | ||
| Vo≥24V | 200 | ||||||
| 其它 | 120 | ||||||
| 输出短路保护 | 恒流型，自恢复 | ||||||
| 温度系数 | 满载，标称输入电压 | ±0.02% | /℃ | ||||
| 一般特性 | 条件 | 最小 | 典型 | 最大 | 单位 | 备注 | |
| 隔离电压 | 输入、输出之间 | 1500 | Vac | ||||
| 输入与壳之间 | 1500 | ||||||
| 输出与壳之间 | 500 | ||||||
| 隔离电阻 | 输入、输出及外壳之间 | 200 | MΩ | ||||
| MTBF | MIL-HDBK-217(25℃) | 600000 | h | ||||
| 工作壳温 | 自由空气对流,不降额 | 工业级 | -25 | 85 | ℃ | 满载 | |
| 军品级 | -40 | 95 | ℃ | ||||
| 航天级 | -55 | 105 | ℃ | ||||
| 工作环境温度 | 自由空气对流,不降额 | 工业级 | -25 | 55 | ℃ | 满载 | |
| 军品级 | -40 | 70 | ℃ | ||||
| 航天级 | -55 | 85 | ℃ | ||||
| 存储温度 | 工业级 | -40 | 105 | ℃ | |||
| 军品级 | -50 | 125 | ℃ | ||||
| 航天级 | -60 | 125 | ℃ | ||||
| 管脚焊接温度 | 每个管脚焊接时间小于10S | 300 | ℃ | ||||
| 产品型号 | 输入电压范围(Vac) | 输入电压范围(Vdc) | 标称输出电压(Vdc) | 标称输出电流(A) | 输出功率（W） | 效率(%) |
| ZXA250L-220S12 | 165～265 | 200～375 | 12 | 20 | 250 | 88 |
| ZXA250L-220S15 | 15 | 16.67 | 250 | 87 | ||
| ZXA250L-220S18 | 18 | 13.89 | 250 | 88 | ||
| ZXA250L-220S24 | 24 | 10.42 | 250 | 88 | ||
| ZXA250L-220S28 | 28 | 8.93 | 250 | 87 | ||
| ZXA300L-220S12 | 12 | 25.00 | 300 | 88 | ||
| ZXA300L-220S15 | 15 | 20.00 | 300 | 88 | ||
| ZXA300L-220S18 | 18 | 16.67 | 300 | 87 | ||
| ZXA300L-220S24 | 24 | 12.5 | 300 | 88 | ||
| ZXA300L-220S48 | 48 | 6.5 | 300 | 89 | ||
| ZXA200L-220D0505 | 5/5 | 30/10 | 200 | 84 | ||
| ZXA200L-220D1212 | 12/12 | 8.33/8.33 | 200 | 84 | ||
| ZXA200L-220D1515 | 15/15 | 6.67/6.67 | 200 | 85 | ||
| ZXA200L-220D1818 | 18/18 | 5.56/5.56 | 200 | 85 | ||
| ZXA250L-220D1212 | 12/12 | 17/04 | 250 | 88 | ||
| ZXA250L-220D1515 | 15/15 | 8.3/8.3 | 250 | 88 | ||
| ZXA250L-220D1818 | 18/18 | 6.9/6.9 | 250 | 88 | ||
| ZXA250L-220D2424 | 24/24 | 5.2/5.2 | 250 | 88 | ||
| ZXA300L-220D2424 | 24/24 | 10/02 | 300 | 88 | ||
| ZXA300L-220D2828 | 28/28 | 5.4/5.4 | 300 | 88 | ||
| ZXA300L-220D4848 | 48/48 | 3.1/3.1 | 300 | 89 | ||
| ZXA350L-220D1212 | 12/12 | 15/15 | 350 | 89 |
.png)
